1.
¿Qué pruebas hay
para afirmar que la luz es una onda? Cítalas
La
luz es capaz de mostrar fenómenos de difracción e interferencias.
2.
¿Qué tipo de onda
es la luz?
Onda trasversal
3.
¿Qué principio o
Ley nos indica qué camino toma la luz para ir de un punto a otro?
Principio de
Fermat
4.
¿Puede existir un
medio material donde la luz tenga un índice de refracción n=0’75? Justifica tu
respuesta.
Como el índice
de refracción de un material es n=c/v, con c como velocidad de la luz en el
vacío, y v la velocidad de la luz en ese material, si n fuera menor de la
unidad significaría que v>c, lo cual es imposible.
5.
Si la luz es una
onda, ¿cómo se diferencia visualmente una luz con un valor de una longitud de
onda de otra con otro valor?
Cada longitud de onda se traduce en una luz de un color diferente. El color rojo para longitudes de onda larga, y el azul para las menores longitudes de onda.

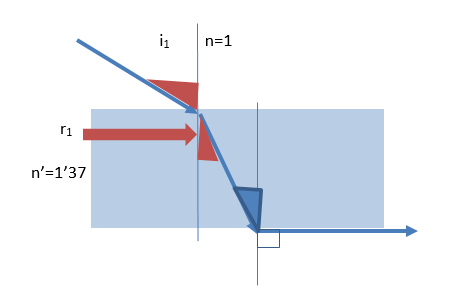

6. Un rayo de luz incide desde el aire en un dioptrio plano cuyo medio material tiene n=1’37. Una vez la luz dentro, no es capaz de salir porque el rayo emergería con un ángulo de 90º. Con qué ángulo incidió sobre el dioptrio.
Ley de Snell n·sen (i) = n’·sen (r) sen(i) =n’·sen(r)/n=1·sen(90)/1’37=0’73
i=arcsen(0’73)=47º que es el ángulo límite
Ahora planteamos la primera refracción, teniendo en cuenta que r= 47º, por ser ángulo igual al de incidencia de la segunda refracción al ser los ángulos definidos por dos rectas paralelas cortadas por otra.
Aplicamos de nuevo Snell,
pero al primer punto de incidencia: (Cuidado, está cambiada la nomenclatura de
los índices de refracción)
n·sen(i1) =
n’·sen(r) sen(i1)=n’·sen(r)/n=1’37·sen(47)/1=1
i1=90º
7. Un espejo cóncavo
tiene un radio de 20 cm. Colocamos un objeto de 2 cm de altura a una distancia
de 15 cm.
a. ¿Cuánto vale la
distancia focal del espejo?
b. ¿Dónde se forma la
imagen?
c. ¿Cuál es su aumento
lateral?
d. Clasifica la imagen
obtenida por el espejo.

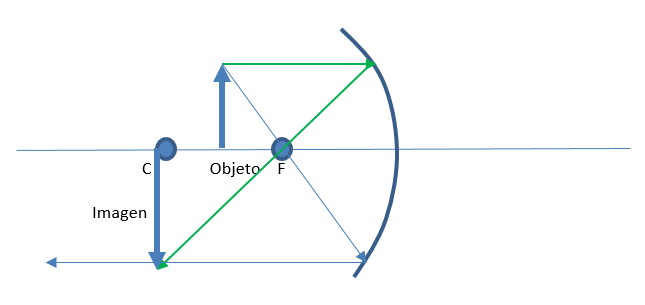

e. Haz un dibujo sobre
el caso, y encuentra la imagen haciendo el trazado de rayos.
La distancia focal en
espejos es siempre la mitad del radio. En este caso f’=-10 cm. Y es negativa
por estar el foco a la izquierda del espejo.
Para hacer b y c
planteamos las ecuaciones de los espejos:
2/R = 1/s + 1/s’ En esta ecuación nos falta s’,
despejamos y la calculamos:
1/s’ = 2/R-1/s = (2s-R)/Rs s’ = Rs/(2s-R) =
(-)20cm·(-)15cm/(-30cm+20cm)= (-)30cm
El aumento lateral m=
-s’/s= - (-)30 cm/(-)15cm = -2 (mayor e
invertida)
Imagen real, formada por
los rayos verdaderos, imagen mayor e invertida.
8.
Un objeto se sitúa
a 4 cm de una lente CONVERGENTE de distancia focal objeto 7 cm en valor
absoluto.
a.
Calcula la
posición de la imagen y el aumento lateral.
b.
Clasifica la
imagen producida.
c.
¿Siempre las
lentes convergentes dan ese tipo de imagen?
Nos dan la
distancia focal objeto, la focal imagen será la misma, pero de signo opuesto,
f’= + 7cm. Ya que en la lente convergente F’ se sitúa a la derecha de la lente.
Sabiendo que s= -4 cm, planteamos las ecuaciones de las lentes y calculamos
primero s’ y luego el aumento lateral:
Para hacer b y c
planteamos las ecuaciones de los espejos:
1/f’ = - 1/s + 1/s’ En esta ecuación nos falta s’,
despejamos y la calculamos:
1/s’ = 1/f’+1/s =
(s+f’)/f’s s’ =
f’s/(s+f’) = (-)4cm·7cm/(-4cm+7cm)= (-) 9’33cm (Virtual)
El aumento lateral m=
s’/s= (-)9’33 cm/(-)4cm = 2’33 (mayor y
derecha)
Imagen virtual, formada
por las prolongaciones de los rayos emergentes, mayor y derecha.
Las lentes convergentes,
dependiendo de donde se coloque el objeto pueden producir todo tipo de
imágenes, tanto reales como virtuales.
Es una lente divergente, por lo que los focos F y F’ están situados
a la derecha y a la izquierda respectivamente.
10. Una persona tiene
miopía y acude a la óptica, ¿Qué tipo de lente y por qué la necesita? (1
puntos)
El cristalino de la persona miope proyecta las imágenes lejanas delante de la retina, por ser demasiado convergente. Si colocamos una lente divergente delante, para compensar ese exceso de convergencia, lograremos que la imagen se forme sobre la retina.

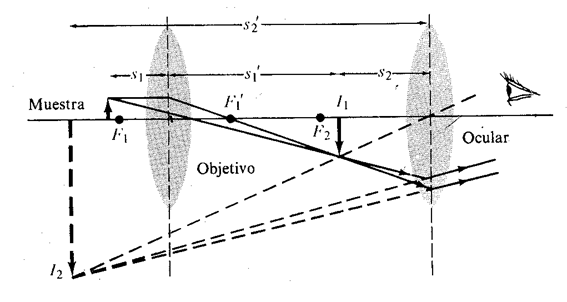

11. Construye el
esquema de un microscopio con las lentes apropiadas, y señala brevemente su
funcionamiento.
El microscopio está formado por dos lentes convergentes, una
llamada objetivo que construye una imagen real mayor e invertida delante de la
segunda lente, llamada ocular. La imagen anterior será el objeto de esta
segunda lente, y se formará delante del foco de la misma, proporcionando una
imagen virtual, mayor y derecha.
